氣動平衡吊是常用于裝配和搬運站的起重設備。 氣缸中的壓力和負載的重量之間的平衡來實現貨物在平和中提升和降落。 一旦建立平衡，通常只需要很小的力來提升貨物。煙臺固德起重機械公司供應智能提升機、氣動平衡吊。

　　氣動平衡吊的主體通常包括平衡氣缸，絲桿機構，鋼絲繩卷筒，控制系統(閥組)，以及安全機構(例如超速保護機構)等。

　　通過氣缸內活塞在氣缸中的線性往復運動，通過絲桿機構轉化為旋轉運動帶動鋼絲繩卷筒的旋轉，從而通過鋼絲繩來實現提升和降低物品。

　　氣動平衡吊隨著技術的發展和用戶使用要求的的提高，控制方式從純氣路控制正在逐步向氣電結合控制方式轉變。氣電結合控制方式可以提供更加靈活(例如任意重量平衡)和更加精密(例如精確的速度控制)的使用體驗。不過，經典的純氣動控制的平衡吊也由于其經濟型和可靠性至今仍然活躍在大量的普通裝配和搬運場合。

　　純氣動控制的氣動平衡吊之工作原理

　　純氣動控制平衡吊的結構簡單，組成部件少，成本經濟，能適合在惡劣工況環境中使用，因此常在普通的小重量裝配和搬運場合見到其應用。

　　氣動控制平衡吊常見的應用包括雙重量和三重量平衡。另外有一種“低配”的采用類似于氣動葫蘆的操控方式，僅提供非常有限行程(通常為20-30厘米)的往復震蕩式平衡的氣動平衡吊不在本篇的討論范圍之內。本篇著眼于可以在全行程任意位置實現平衡的氣動平衡吊的控制方式。

　　所謂雙重量平衡是指平衡缸有兩個平衡點，分別是重載平衡和空載平衡。重載平衡是平衡吊上有重物時達到平衡狀態，空載平衡是平衡吊上無負載時實現的平衡狀態。不管是哪種平衡狀態，夾具會處于靜止，這時只需一個很小的外力就能實現提升或下降重物或抓具。

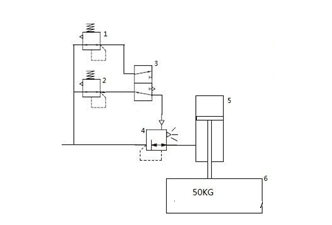

　　我們以雙重量平衡為例來分析其工作原理。請參見下圖的雙重量平衡控制原理圖。

　　兩個先導減壓閥(1和2)分別作為控制重載平衡和空載平衡的先導閥。先導閥通過預設的氣壓(即反映預設的重載和空載重量)來決定氣控減壓閥(4)的進氣口壓力。

　　兩路先導氣體通入兩位三通換向閥(3)，換向閥用于切換重載平衡和空載平衡。經過換向閥(3)之后，先導氣體通入氣控減壓閥(4)，氣控減壓閥(4)的出口壓力則和對應的先導壓力相等。主管路的氣體經氣控減壓閥(4)減壓后通入氣缸(5)，氣缸(5)內充入氣體后活塞上升，從而將重物拉起。

　　當重物被吊起后處于靜止?fàn)顟B(tài)時就說明達到了重載平衡，這時只需一個很小的外力打破這個平衡，就能實現輕松地上提或下放重物。以往下拉重物來打破平衡為例，當使用外力往下拉時，缸內活塞向下移動，這時缸內壓力升高，超過了先導閥設定壓力(這個設定壓力就是平衡時的壓力)，多余的壓力就會從氣控減壓閥的排放口排出。這樣一個過程的結果是：活塞(重物)下降到一定位置靜止不動，缸內壓力又恢復到之前的平衡壓力。反之，往上抬重物打破缸內壓力平衡，會導致氣控減壓閥向氣缸注氣重新建立平衡。

　　同理，通過增加先導閥和增加換向閥閥塊，還可以實現三重量平衡。

　　補充說明一下，DEMAG的D-BP氣動智能平衡吊可以采用“簡配”方式，用比較經濟的成本實現雙重量和三重量平衡控制模式。

　　從上述控制原理不難看出，氣動平衡吊控制的關鍵是高精密度的氣控減壓閥以及對應的反映負載重量的控制信號，這些直接關系到重物的定位準確性，移動重物時需要的外力大小，移動重物的速度。從這個角度出發，進化出了氣電一體化控制的新型氣動智能平衡吊。
